OMTECH K40 Plus - Verbesserte Variante 2024

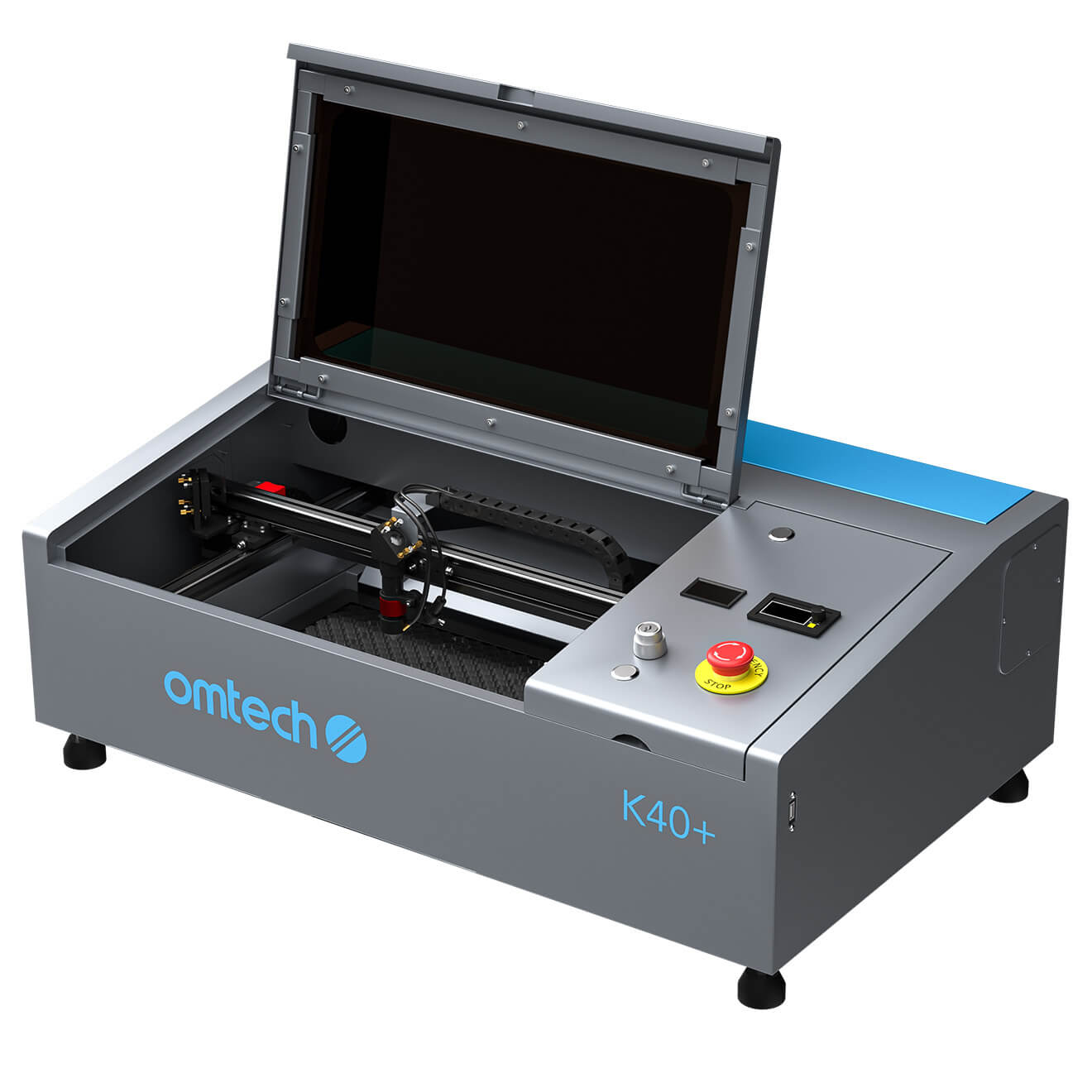

300x200mm Bauraum. Für viele Projekte ausreichend Platz.
Ich möchte Euch von meinem ersten C0₂ Laser berichten und ein paar Eckdaten, die ich gesammelt habe aufzählen.

Omtech K40 Plus kaufen

Hersteller:

*https://omtechlaser.de/products/k40-lasercutter-graviermaschine

Mit Rabattcode: DRAGON 1% Sparen

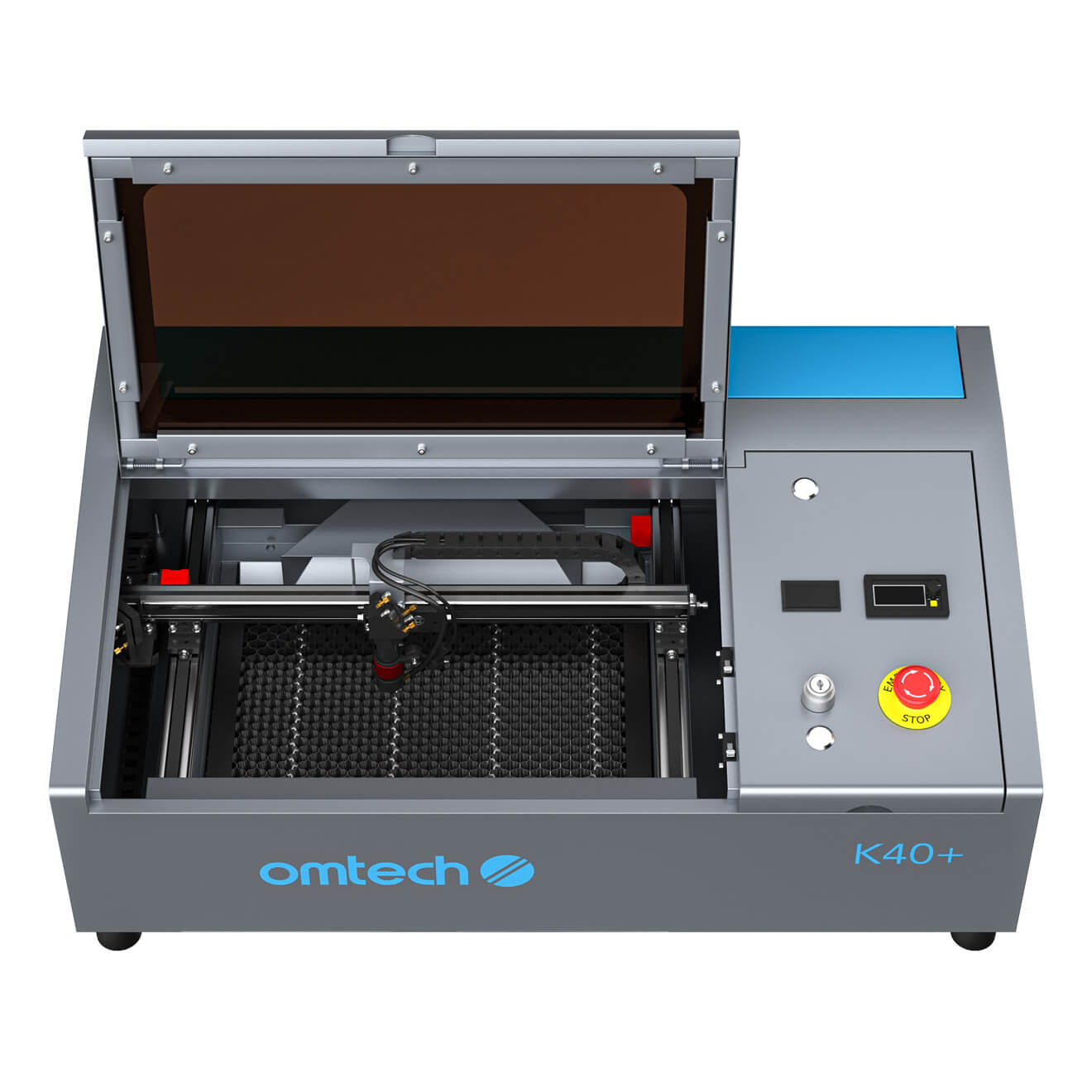

Der K40 PLus kommt mit einem sehr augeräumten Bauraum mit Schleppkette und einer Größe von 300mmx200mm daher.
In der Schleppkette der vorhandene Druckluftschlauch für das Modul und die Kabel der Laser Positionierhilfe.

Zu sehen auch zwei der drei Spiegel für den Laserstrahl.

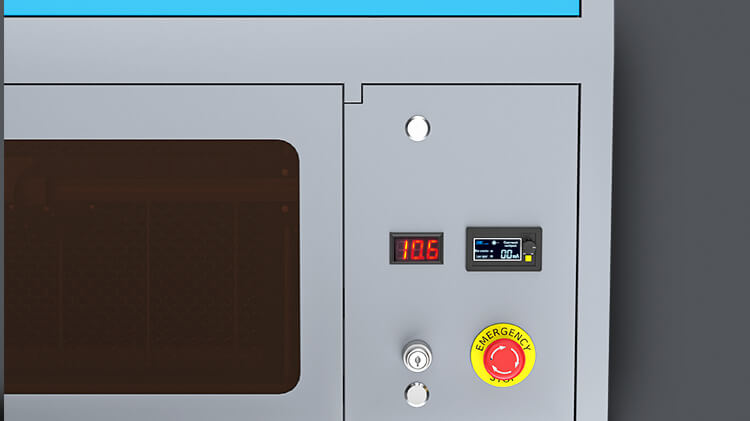

Übersichtliche Bedienelemente

Oben eine LED Statusanzeige

Mittig links eine Wassertemperaturanzeige

Mittig rechts die Anzeige für die Stromstärke des Lasers in Milliampere (mA)

Unten der Schlüsselschaler zum Zuchalten der Laserspannung

Rechts daneben der NOT-AUS-Schalter
Etwas darunter noch ein Resetschalter (Zurücksetzen bei Fehlern)

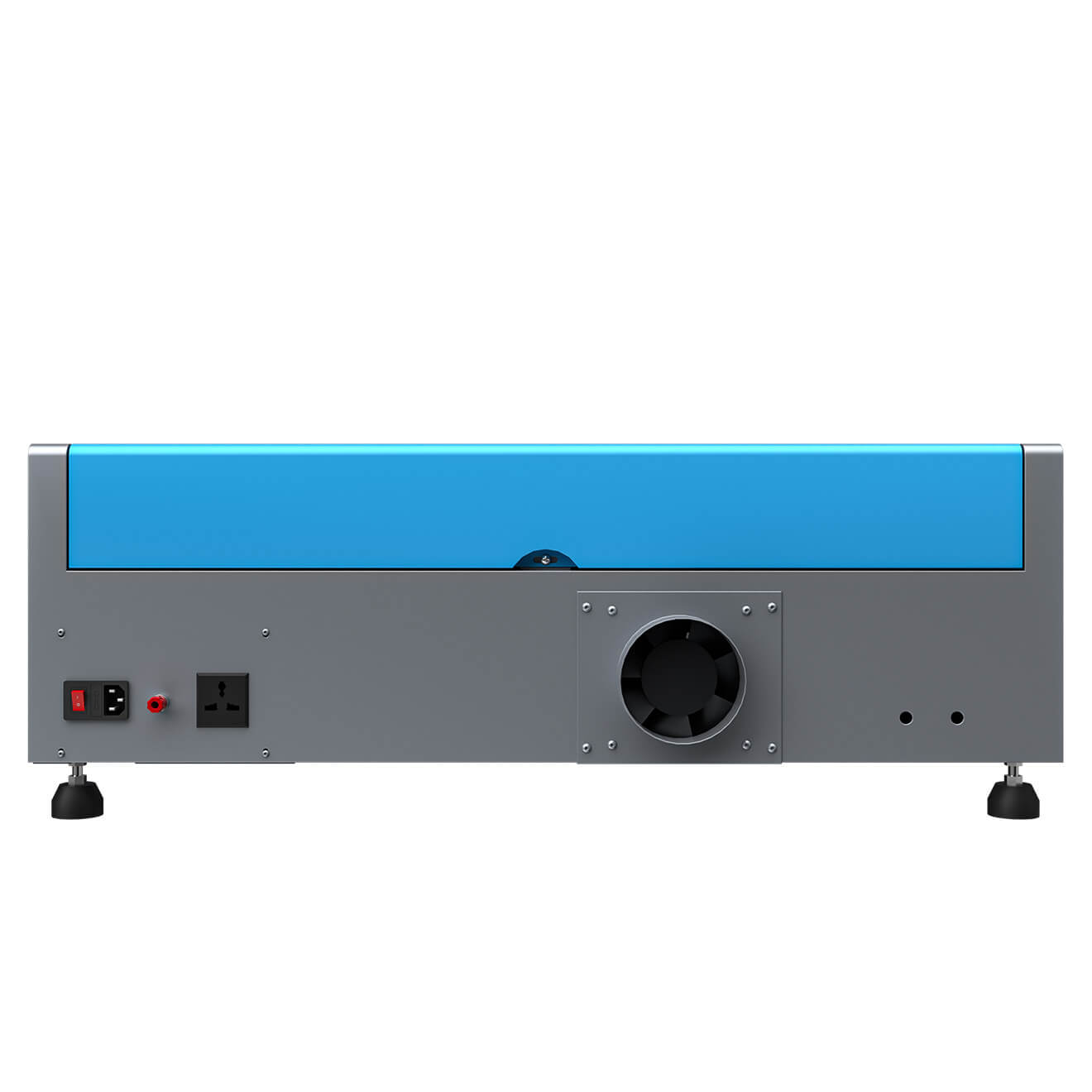

Auf der Rückseite Der Stromanschluss und ein Kippschalter
Rechts daneben ein Erdungsanschluss.

Der Anschluss für die mitgelieferte Wasserpumpe liegt dann etwas weiter rechts vom Erdungsanschluss.

Fast mittig befindet sich der Anschluss für einen Abluftschlauch.

Oben die blaue Klappe, hinter der sich die Laserröhre befindet.

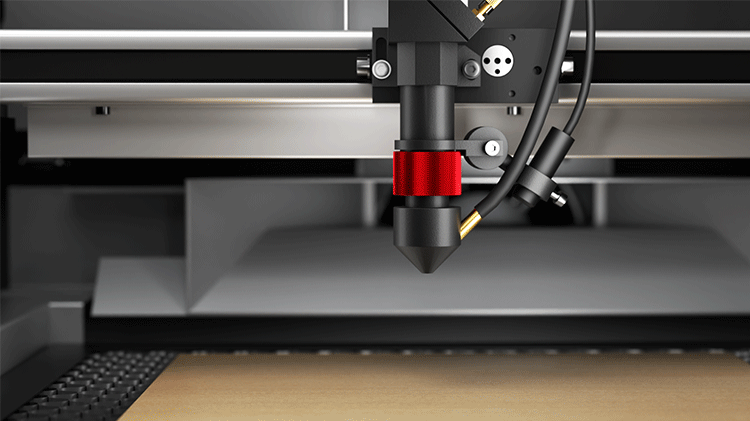

Der K40+ hat eine Fokuseinstellung mit deren Hilfe man nun auch unetrschiedliche Materialstärken einlegen kann.

Eine manuelle Betterhöhung muss im Gegensatz zum Vorgängermodel nicht mehr nachgerüstet werden.

Mit der roten Rändelschraube, kann der Fokus genau auf das Werkstück gebracht werden.

Etwas weiter Rechts, hängt die Laser Positionierhilfe.

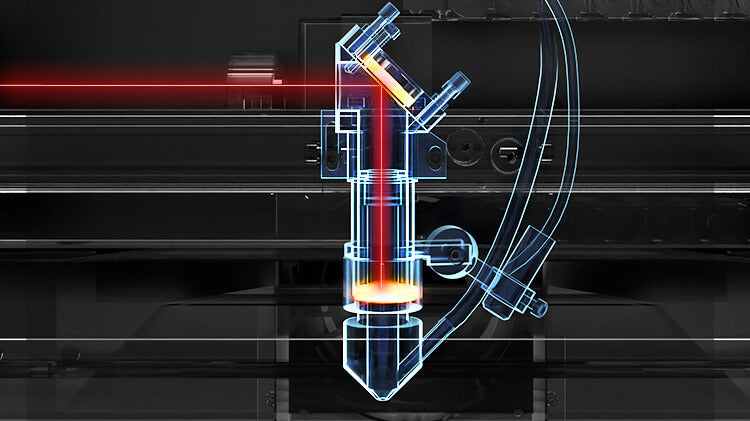

Der Laserstrahl am CO2 Laser wird durch die Laserröhre generiert und über Spiegel bis zum Lasermodul gesendet.
Im Bild ist der letzte Spiegel oben und die Linse, die den Strahl auf das Material fokussiert, unten zu sehen.

Der Neue K40 Pro ist jetzt auch Lightburn kompatibel.

Spezifikation

Stromversorgung: 220-240 V 50 Hz
Max. Gravurgeschwindigkeit: 300 mm/s
Fokusmodus: Manuellfokus
Antrieb: Schrittmotor
Geräuschpegel: 60-89 dB
Zertifikate: CE
Bearbeitungsfläche: 300mm x 200 mm
Paketgröße(L×B×H): 920 x 620 x 400 mm
Produktgröße(L×B×H): 810 x 500 x 250 mm
Nettogewicht: 23 kg
Max. Werkstückhöhe: 22mm mit Wabentisch; 55mm ohne Wabentisch

Lasertyp: CO2
Laserwellenlänge: 10640 nm
Laserleistung: 40 W
Lasersicherheitsklasse: Klasse 1
Max. Auflösung: 500 dpi
Graviergenauigkeit: ±0,02mm
Min. Graviertiefe: 0,2 mm

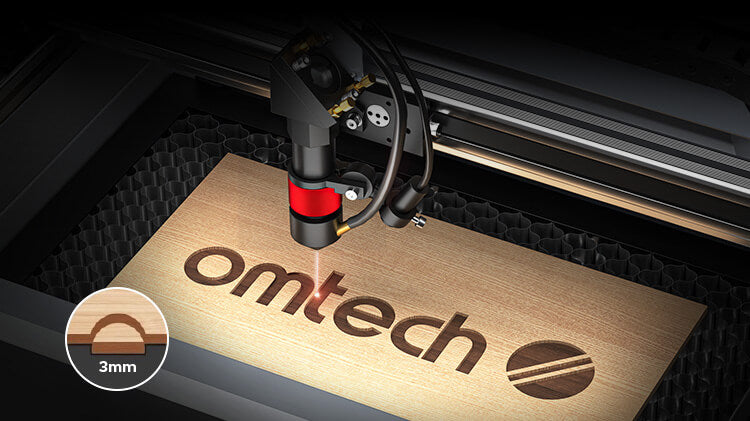

Max. Graviertiefe: 3 mm
Linienbreite: 0,51 mm
Länge der Laserröhre: 720 mm
Durchmesser der Laserröhre: 50 mm
Lebensdauer der Laserröhre: 2000 Std. (<40% Leistung) / 1200 Std. ( 40%–70% Leistung) / 600 Std. ( >70% Leistung)

Vorinstallierte Betriebssoftware: LaserGRBL
Kompatible Betriebssoftware: LightBurn (Windows, MacOS), CADLaser, CorelLaser
Kompatible Bildformate: .ai, .bmp, .dxf, .gif, .hpgl, .jpeg, .pdf, .plt, .png, .rd, .svg, .tiff, .tga
Verbindung / Übertragung: USB-Kabel

Garantie
2 Jahre Teilegarantie
6 Monate Garantie auf Laserröhre und Netzteil

Ich hoffe der Beitrag "OMTECH K40 Plus - Verbesserte Variante 2024" hat Euch weitergeholfen.
